Соединительные муфты для водопроводных труб

Сантехнические соединительные муфты (фитинги) — элементы системы водоснабжения, применяемые при ремонте или прокладке нового трубопровода для стыковки труб между собой и с оборудованием. Они могут быть равнопроходными или переходными с одного диаметра на другой, с внутренней и наружной резьбой, без резьбы. Эти изделия изготавливают из разных материалов, что позволяет подобрать вариант для определенного трубопровода.

Виды муфт для стальных трубопроводов

Стальные трубы в инженерных коммуникациях используют реже, чем раньше. Но все же они встречаются в автономных и централизованных системах подачи холодной и горячей воды. Для стальных оцинкованных и окрашенных трубопроводов чаще всего применяют резьбовые и компрессионные фитинги.

Резьбовые

Такая муфта представляет собой цилиндр с внутренней резьбой по всей длине. Он накручивается на наружную резьбу, нарезанную на концах соединяемых труб. С помощью резьбовой муфты и уплотнительных материалов создается прочное и надежное разъемное соединение.

Минус использования стальной резьбовой муфты — коррозия резьбы, которая может сделать соединение трудноразъемным или неразъемным. Особенно быстро коррозионный процесс протекает в системах холодного водоснабжения из-за присутствия конденсата на стальной поверхности. Предотвратить эту проблему позволяет использование латунных, бронзовых, чугунных элементов.

Компрессионые

Такие изделия подходят для тех случаев, когда на трубе сложно или невозможно сделать резьбу. В конструкцию компрессионных соединительных элементов входят: корпус, уплотнение, прижимное и зажимное кольца, гайка. Соединяемые детали вставляют в корпус и фиксируют. Перед монтажом края стальных трубных отрезков зачищают от краски и следов коррозии.

Компрессионные муфты изготавливают из черной или оцинкованной стали, латуни, бронзы, высокопрочных полимеров. Их используют для соединения труб из стали или разных материалов (например, пластиковых и металлических), подсоединения кранов, клапанов, прочей арматуры.

Минус этого варианта — невозможность создать максимально прочное соединение. Обычно его применяют для старых трубопроводов и обустройства временных стыков.

Муфты для металлопластиковых и PE-труб

Особенность металлопластиковых труб — сочетание относительно мягких полиэтиленовых и жесткого алюминиевого слоев. Благодаря алюминиевой прослойке комбинированные трубы имеют высокую прочность, но наружный ПЭ-слой не допускает приложения значительных сжимающих усилий. Для металлопластиковых и полиэтиленовых труб используют компрессионные фитинги и пресс-фитинги.

Компрессионные

Для фиксации трубы к оборудованию применяют элементы с евроконусом. Их изготавливают из марки латуни, разрешенной для контакта с питьевой водой. В состав крепежа входят: штуцер с коническим торцом, обжимное разрезное кольцо, накидная гайка.

Этапы установки:

1. Проверить отсутствие дефектов на трубе и фитинге.
2. Обрезать трубу с помощью специнструмента.
3. Надеть накидную гайку на трубу резьбой в сторону ее конца, а затем обжимное кольцо.
4. Вставить до упора штуцер в трубу.
5. Подвинуть обжимное кольцо к концу трубы.
6. Приставить трубу с фитингом к штуцеру оборудования, адаптированного под евроконус.

Накидную гайку затягивают обычным гаечным ключом с открытым зевом. Такое соединение относится к разъемным, но при повторном использовании фитинга необходимо заменить уплотнительные элементы. Обслуживание соединения заключается в периодическом подтягивании накидной гайки.

Пресс-фитинги

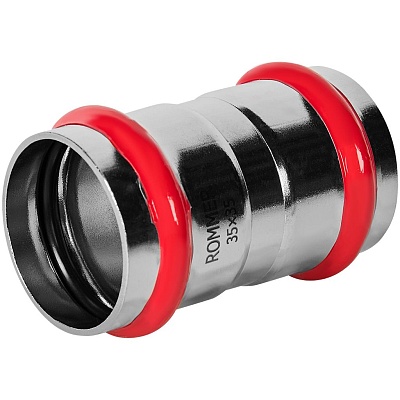

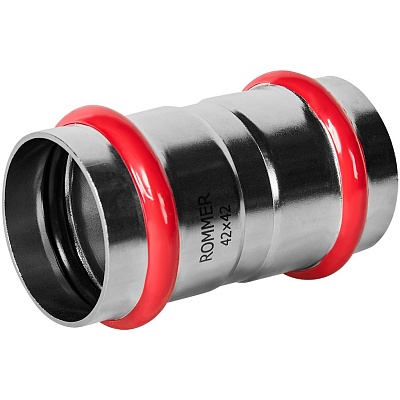

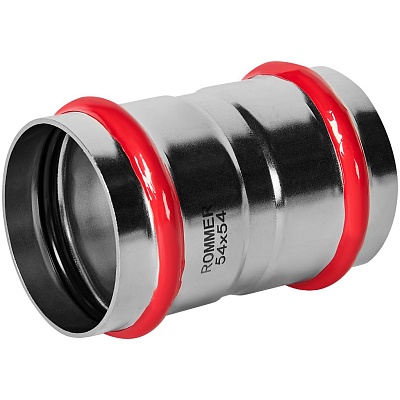

С помощью пресс-фитингов создают неразъемные соединения. Благодаря надежности пресс-муфты применяют в системах, прокладываемых в стяжках. Их изготавливают из латуни, бронзы, высокопрочных полимеров. Латунные модели могут быть без покрытия или никелированными. Пресс-гильзы фитингов выполняют из коррозионностойкой стали AISI 304 и сплавов на основе алюминия.

Получить надежное соединение трубных отрезков позволяют специальные пресс-клещи с различными профилями — TH, U, H, B, F, которые продавливают гильзы в разных местах.

Муфты для полипропиленовых труб

Соединительные элементы для ПП-трубопроводов изготавливают из того же полимерного материала. Они представляют собой полые цилиндры, диаметр которых немного превышает диаметр соединяемых трубных отрезков. Монтаж осуществляют пайкой с помощью специнструмента. Помимо классических равнопроходных моделей есть элементы, обеспечивающие переход от одного диаметра к другому, а также устойчивые к воздействию агрессивных веществ.

Выводы

Широкий ассортимент позволяет подобрать подходящие муфты для каждого вида трубопроводов холодной воды. В сложных случаях целесообразно обратиться к профессионалам, которые подберут фитинги в соответствии с характеристиками труб и конфигурацией системы водоснабжения.
