Схемы разводки водоснабжения для частного дома

Содержание:

От того, как спроектирована и смонтирована система водоснабжения в частном доме, зависит, будет ли напор одинаковым на первом и втором этажах, придется ли ждать, пока потечет горячая вода, и что случится, если одновременно включить душ и стиральную машину.

В этой статье разбираем основные схемы разводки воды в частном доме и способы прокладки трубопровода. Также расскажем про оборудование, которое потребуется для работы системы, и пошаговый порядок монтажа своими руками.

Основные источники водоснабжения частного дома

Вода в частный дом может поступать из трех типов источников:

• центрального водопровода;
• скважины;
• колодца.

Выбор источника определяет схему подключения, состав оборудования, бюджет на монтаж.

• Центральный водопровод. Труба проходит рядом с участком, а дом подключается к ней через водоканал. Самый простой вариант с точки зрения монтажа.
• Скважина — автономный источник, который бурят на участке. Может быть абиссинской (глубина обычно до 15 м.), песчаной (глубина 15-40 м.) или артезианской (глубина 30-200 м.).
• Колодец — источник глубиной до 15-30 м (глубина зависит от расположения водоносного горизонта).

Виды схем разводки воды

Выбор схемы влияет на стабильность давления, расход материалов и сложность монтажа. В частном доме используются три схемы разводки водопровода:

• последовательная (тройниковая);
• коллекторная (лучевая);
• смешанная.

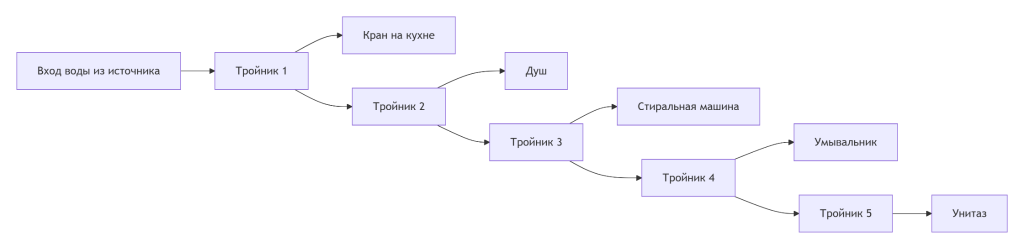

Последовательная схема

Основная труба проходит через весь дом, а к точкам водоразбора последовательно подключаются ответвления через тройники.

Принцип работы. Если открыт один кран, то вода идет через него без проблем. Если открыть одновременно два крана, большая часть воды пойдет через тот, который расположен ближе ко входу магистрали в дом. То есть более удаленные точки получают меньший напор.

Последовательная схема обычно применяется в небольших домах с 2-3 точками водоразбора, на дачах с сезонным проживанием, при ограниченном бюджете.

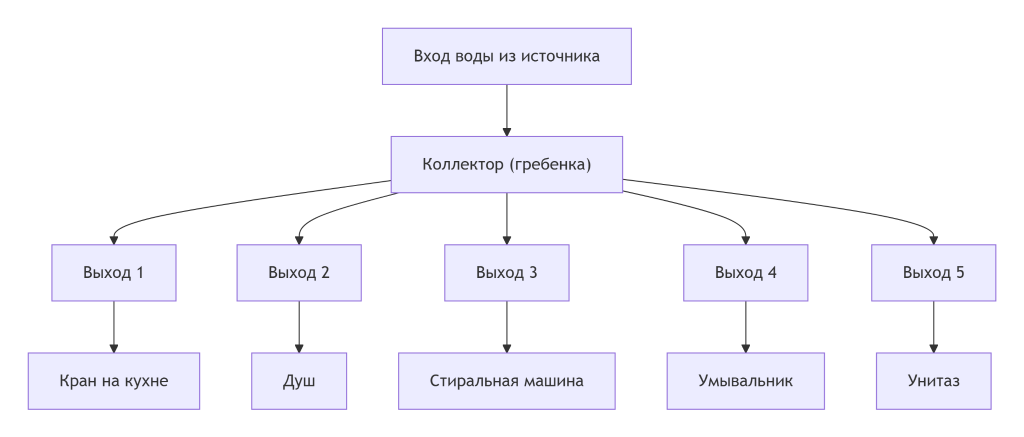

Коллекторная схема

От коллектора (гребенки) к каждой точке водоразбора идет отдельная труба. Коллектор имеет один вход и несколько выходов, на каждом выходе установлен отдельный вентиль.

Вода одновременно подается ко всем точкам с одинаковым давлением независимо от того, сколько кранов открыто и насколько далеко точка водоразбора находится от коллектора. Коллекторную разводку часто выполняют цельными трубами без соединений на участке от коллектора до сантехприбора.

Разводку коллекторного типа удобно использовать в коттеджах с 5 и более точками водоразбора, с двумя и более санузлами, при высоких требованиях к комфорту, необходимости скрытой прокладки труб.

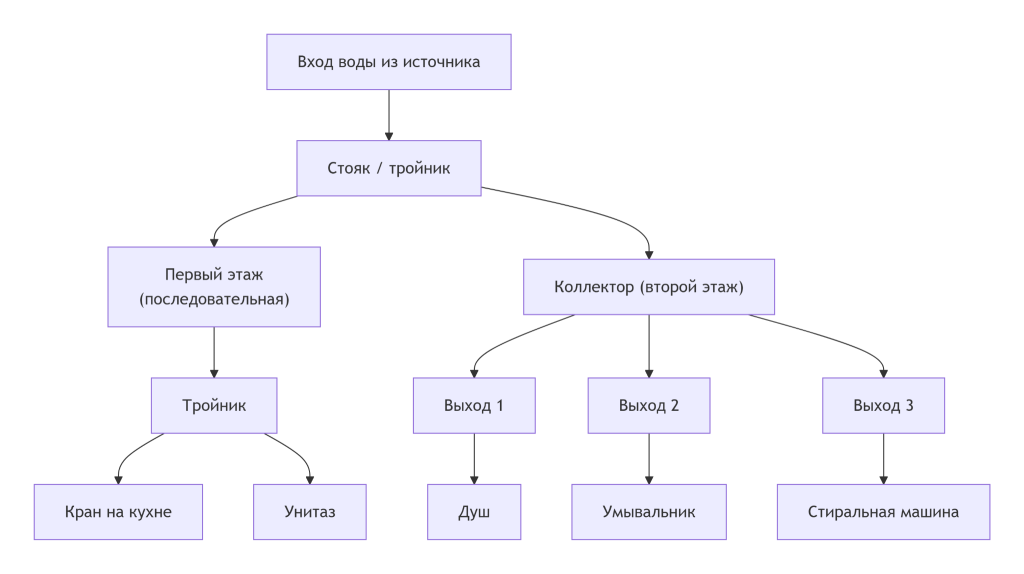

Смешанная схема

Комбинация последовательной и коллекторной разводки. Например, на первом этаже сделана последовательная схема для 2-3 точек (туалет, кухня), а на втором этаже — коллекторная для ванной и душевой. Или основной стояк идет последовательно, а к отдельным зонам (санузел, котельная) подведены мини-коллекторы.

Такая схема позволяет выбрать тип разводки для каждой зоны, но требует более сложных и тщательных расчетов.

Разводка горячего и холодного водоснабжения

Система водоснабжения частного дома состоит из двух независимых контуров: холодного (ХВС) и горячего (ГВС). Они проектируются параллельно, но имеют разные требования к материалам, оборудованию и схеме разводки.

При холодном водоснабжении вода подается от скважины, колодца, центрального водопровода напрямую к точкам водоразбора без какого-либо нагрева. В случае горячего водоснабжения вода сначала нагревается в водонагревателе (бойлер, котел, проточник) и только затем подается к смесителям.

Для обоих контуров используются одни и те же схемы — последовательная (тройниковая) и коллекторная (лучевая). Выбор типа разводки обычно одинаков для ХВС и ГВС, но допустимы и комбинации. Например: тройниковая для ХВС, коллекторная для ГВС.

Для горячего водоснабжения чаще всего используют замкнутый контур с принудительной циркуляцией, в котором вода непрерывно движется от нагревателя к точкам водоразбора и обратно. В некоторых решениях циркуляция может отсутствовать.

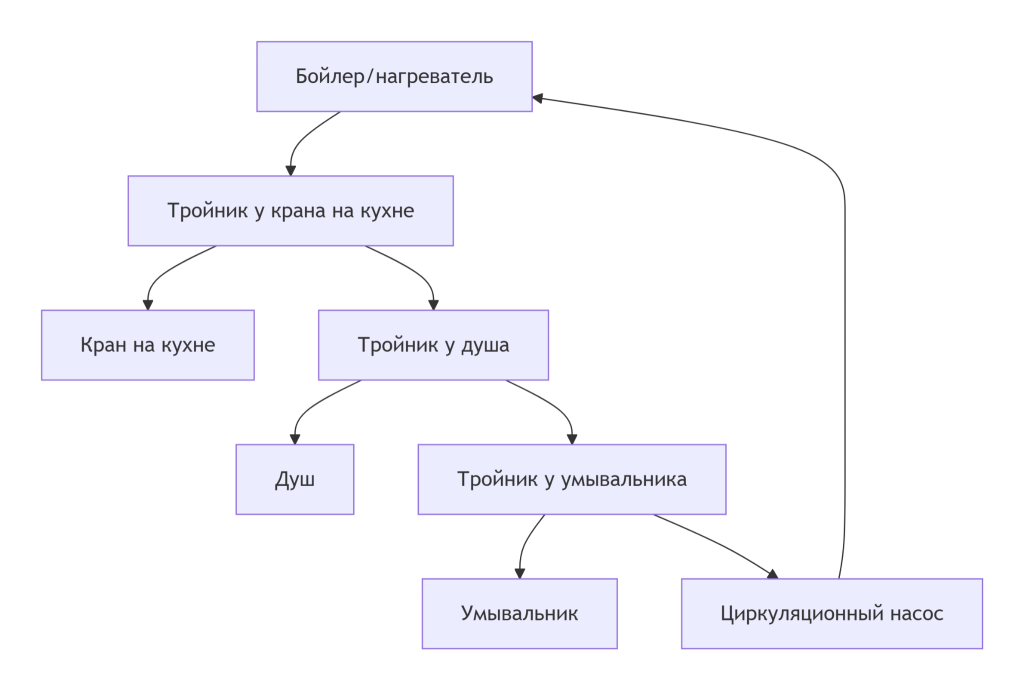

В приведенной для примера схеме:

• прямая линия ГВС идет последовательно через все точки водоразбора;
• обратная линия от последней точки возвращается к нагревателю;
• циркуляционный насос установлен на обратке.

Практические рекомендации

• Для небольших домов (1-2 этажа, 3-4 точки) подойдет тройниковая разводка ХВС и ГВС без циркуляции.
• Для средних домов (2 этажа, 5-8 точек) лучше выбрать коллекторную разводку ХВС и ГВС без циркуляции или с циркуляцией на дальние точки.
• Для больших коттеджей (2-3 этажа, более 8 точек): коллекторная разводка ХВС + циркуляционная схема ГВС.

При установке полотенцесушителя обязательна циркуляционная схема ГВС или подключение полотенцесушителя к системе отопления.

Проектирование системы водоснабжения

При проектировании необходимо учесть:

• количество точек водоразбора;
• места установки запорной арматуры;
• материал труб;
• количество, тип фитингов;
• расстояние до точек водоразбора;
• сколько точек может работать одновременно;
• сопротивление горизонтальных участков водопровода, которое препятствует свободному потоку воды;
• тип водоснабжения — централизованное или автономное.

На следующем этапе определяют общий расход воды, подбирают диаметр труб, рассчитывают рабочее давление, выбирают схему разводки трубопровода.

Трубы можно прокладывать двумя способами: открыто (по стенам, под потолком) или скрыто (в штробах, полу, за коробами). Во втором случае трубопровод не видно, однако в случае протечки сложнее найти и устранить повреждение.

Оборудование для системы водоснабжения

Для стабильной и безопасной работы потребуется комплекс оборудования, которое поднимает воду, очищает ее, создает давление и управляет процессом водоснабжения.

• Насосное оборудование — поверхностный или погружной насос, насосная станция.
• Гидроаккумулятор — нужен для поддержки стабильного давления в системе, создания запаса воды.
• Система водоподготовки — фильтры грубой и тонкой очистки, система водоочистки.
• Запорная, регулирующая арматура — шаровые и сливные краны, обратные и предохранительные клапаны, редукторы давления.

Важно: обратный клапан ставится сразу после насоса или на вводе трубы в дом.

• Водонагревательное оборудование — бойлер, котел, проточный водонагреватель.
• Автоматика — нужна в автономных системах водоснабжения.

Монтаж системы своими руками: пошаговая инструкция

Монтаж водопровода в частном доме можно выполнить самостоятельно. Главное — избегать типовых ошибок, которые могут привести к скрытым или явным дефектам в системе водоснабжения.

1. Начертите план разводки с указанием всех точек, длин труб, мест установки кранов. Рассчитайте количество материалов с запасом 10-15%.
   Важно: магистраль холодной воды должна быть 25-32 мм, подводка к приборам 16-20 мм. Выбор зависит от длины и количества точек.
2. Разметьте стены, просверлите отверстия под трубы, установите крепления. В местах прохода через стены используйте гильзы.
3. Проложите наружный трубопровод от колодца или скважины до дома. Выкопайте траншею ниже глубины промерзания, уложите трубу с уклоном от дома к источнику. Это позволит жидкости самотеком сливаться обратно при отключении насосного оборудования. Утепление трубы в траншее обязательно. Используйте скорлупу из пенополистирола или греющий кабель.
   Важно: глубину промерзания нужно учитывать именно для вашего региона по СП 131.13330.
4. Соберите насос, гидроаккумулятор, реле давления и фильтры согласно схеме прокладки водопровода.
5. Выполните разводку труб в доме. Крепите трубы к стенам клипсами каждые 50-70 см. Соединения выполняйте согласно типу труб (пайка для полипропилена, обжим для металлопластика), используйте фитинги.
6. Установите запорную арматуру.
7. Подключите смесители, унитаз, бойлер.
8. Заполните систему водой, поднимите давление (оно должно быть в 1.5 раза выше рабочего, но не меньше 10 бар), выждите 30 минут, чтобы убедиться в отсутствии проблем — допускается падение давления не больше 0.6 бар.
9. Откройте все краны, включите насос, выпустите воздух до ровной водяной струи. Настройте реле давления.
10. Заделайте штробы, выполните чистовую отделку.

Советы по эксплуатации и обслуживанию

После запуска система водоснабжения не требует ежедневного вмешательства, однако регулярное обслуживание позволит существенно продлить срок ее службы.

Давление в воздушной камере гидроаккумулятора нужно проверять каждые 3-6 месяцев. Фильтр грубой очистки промывается раз в 3-6 месяцев, картридж тонкой очистки меняется с интервалом 6-12 месяцев или при заметном падении напора.

При сезонном проживании перед зимней консервацией необходимо полностью слить жидкость из трубопровода, гидроаккумулятора и бойлера. Весной перед запуском система осматривается на предмет трещин в трубах, особенно в месте ввода в дом, и медленно заполняется водой с открытыми кранами для выпуска воздуха.

Соблюдение этих простых правил позволит системе работать без серьезных поломок.
