Нижнее подключение радиаторов отопления: плюсы и минусы

Существует несколько видов подключения радиаторов в зависимости от того, в каком месте трубы подходят к батарее. Каждый из них имеет свои особенности. В статье речь пойдет о нижнем подключении: расскажем, для каких радиаторов подходит этот способ, какие комплектующие нужны для установки, а также про этапы монтажа.

Что такое нижнее подключение радиаторов

Нижнее подключение радиаторов отопления — это метод, при котором трубы подводятся к прибору снизу, что позволяет скрыть их и улучшить внешний вид помещения. Рассмотрим основные преимущества и недостатки этой схемы.

Плюсы:

• Эстетичность. Трубы могут быть скрыты под полом или в стенах, что делает интерьер более аккуратным и привлекательным.
• Удобство установки. Системы с нижним подключением часто проще в монтаже, особенно в новых зданиях, где можно заранее предусмотреть скрытые коммуникации.
• Универсальность. Нижнее подключение может использоваться как в однотрубных, так и в двухтрубных системах отопления.
• Экономия материалов. При установке требуется меньше труб, чем при других схемах подключения, что может снизить общие затраты на материалы.
• Наличие терморегуляторов. Многие модели радиаторов с нижним подключением уже оснащены терморегуляторами, что упрощает управление температурой в помещении.

Минусы:

• Труднее обнаружить и устранить протечки, так как трубы скрыты в стенах или стяжке.
• Радиаторы могут прогреваться неравномерно, особенно если система настроена неправильно, что может привести к снижению эффективности отопления.
• Для обеспечения нормальной циркуляции теплоносителя может потребоваться установка насоса, особенно в системах с низким давлением.
• Из-за особенностей конструкции батареи могут терять до 20% мощности, что потребует выбора моделей большего размера для достижения необходимого уровня обогрева.

Какие батареи подходят для нижнего подключения?

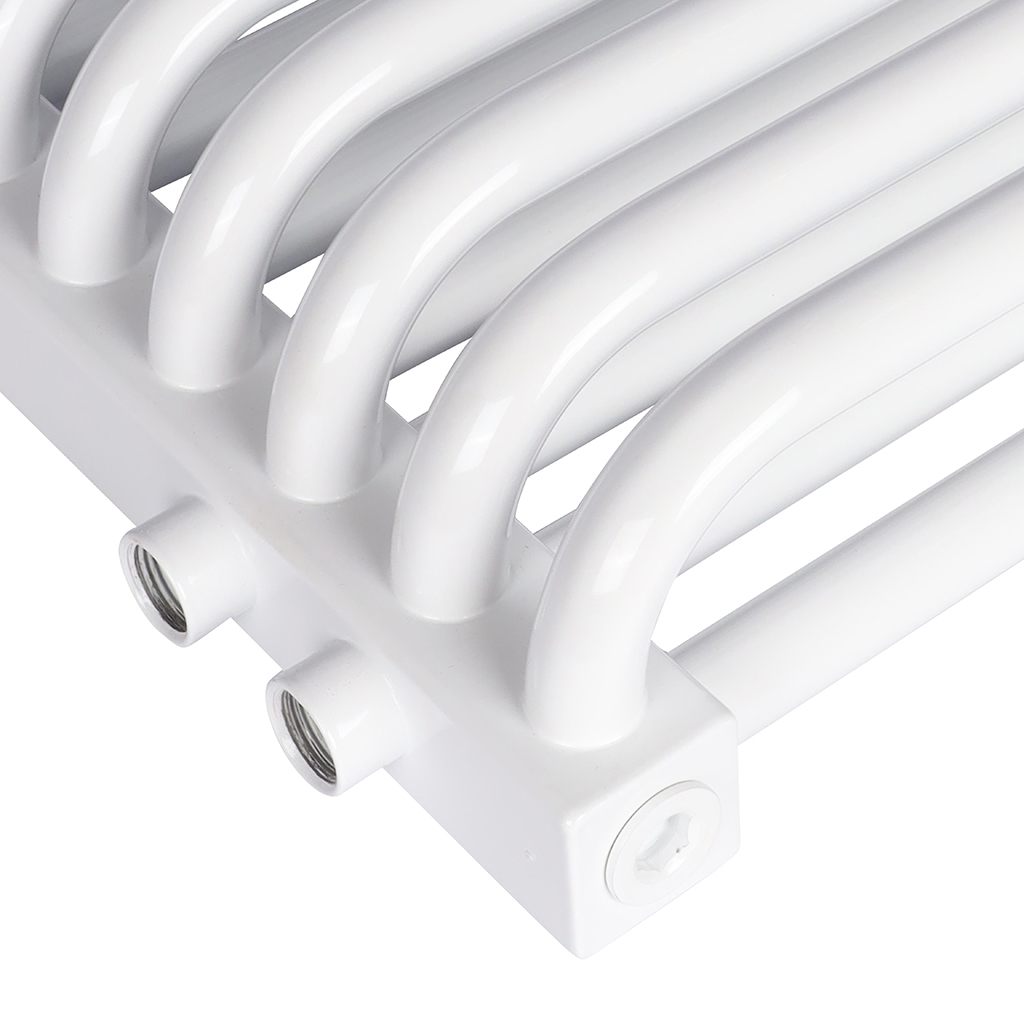

В продаже можно найти различные виды радиаторов с нижним подключением, каждый из которых имеет свои особенности. Это могут быть модели из разных материалов. Например, в ассортименте ROMMER представлены стальные панельные радиаторы с нижним подключением серии VENTIL, а также стальные трубчатые батареи. Приборы обладают хорошей теплоотдачей. Они изготовлены из высококачественной стали, что гарантирует длительный срок службы. Их легко монтировать благодаря относительно небольшой массе и совместимости с разными видами труб.

Также на рынке представлены радиаторы из других материалов:

• Чугунные. Они устойчивы к гидроударам и коррозии, могут прослужить несколько десятков лет. Долго сохраняют тепло даже после отключения отопления. Однако они очень тяжелые, что создает сложности при доставке и монтаже.
• Алюминиевые. Этот материал обладает отличной теплопроводностью, что обеспечивает быстрое нагревание и эффективное распределение тепла в помещении. Легкие конструкции упрощают установку. Алюминиевые системы отопления ― одни из самых бюджетных вариантов. Однако они подвержены коррозии и требовательны к теплоносителю.
• Биметаллические. Сочетают в себе достоинства алюминия и стали. Легкие, но прочные, выдерживают высокое давление и могут применяться в центральной системе отопления. Устойчивы к коррозии, просты в монтаже, но обычно стоят дороже чугунных и алюминиевых.

Схемы отопления для нижнего подключения радиаторов

Схем нижней подводки две:

• Односторонняя. Обе трубы в этом случае подключаются с одной стороны. Горячий теплоноситель поступает через одну, а охлажденный отводится через другую.
• Двусторонняя (разносторонняя) подводка предполагает подключение входа и выхода с разных сторон. Этот вариант подходит для индивидуальных отопительных систем, так как горячая вода может поступать в любом направлении, а протяжённость подачи и обратки меньше.

Нижнее подключение батарей может применяться в различных системах:

• Однотрубная система. Все радиаторы подключаются последовательно. Это экономичный вариант, поскольку нужно меньше труб. Хотя он может привести к неравномерному нагреву радиаторов, расположенных дальше от источника тепла. Проблему решает подбор увеличенного числа секций дальних батарей, разделение системы при помощи коллекторов и установка автоматических терморегуляторов.
• Двухтрубная система. Каждое устройство подключается параллельно, обеспечивая равномерное распределение тепла по всем радиаторам. Подвод и отвод теплоносителя монтируются к нижним патрубкам прибора.

Комплектующие для установки и запуска радиаторов

Комплектующие, которые нужны для нижней установки радиатора:

• Узел подключения («бинокль»). Н-образная сантехническая арматура с двумя параллельно размещёнными фитингами в местах подсоединения батареи и крепкой перемычкой между ними. Внутри каждого ввода установлен винтовой вентиль либо шаровый кран.
• Сантехнические ниппели для присоединения узла подключения к радиатору. Вставляются во входное и выходное отверстия теплоприбора.
• Соединительные трубки. Идут от узла подключения батарей к основной линии теплосистемы.
• Резьбозажимные соединения с резиновым уплотнением внутри. Крепятся на соединительные трубки и соединяют их с узлом подключения.
• Декоративные заглушки. Ставятся на незадействованные технические отверстия радиатора и закрывают трубы.
• Кран Маевского. Монтируется на один из верхних выходов батареи, служит для отведения скопившегося воздуха.
• Крепежная арматура (кронштейны). Служат для фиксации радиатора. Могут быть настенными или напольными.

Удобно приобретать монтажные комплектующие в виде готовых комплектов.

Этапы монтажных работ радиатора с нижним подключением

Расскажем, как подключить батареи с помощью Г-образных трубок и металлополирмерных труб

1. С помощью кронштейнов установите радиаторы на выбранные места.
2. Установите на каждый прибор ниппели, а затем блок шаровых кранов.
3. Наденьте резьбозажимное соединение на Г-образную трубку, выполните ее развальцовку.
4. Вставьте трубки в фиксирующий уголок, а затем поставьте его на пол, а трубки «наживите», вкрутив их не до конца в блок шаровых кранов.
5. Сделайте отметку на полу под уголком: в этом месте просверлите отверстие под дюбель с саморезом.
6. Г-образные трубки затяните плотно.
7. Разложите на перекрытии металлополирмерные трубы.
8. Закрепите их дюбель-крюками через каждые 50 см. Благодаря этому трубы не всплывут в случае заливания стяжки.

Рекомендации по монтажу

• Батареи обычно устанавливают под окнами, желательно по центру проема. При этом отопительный прибор должен занимать более 50% от его ширины. Это компенсирует теплопотери через стеклопакеты, обеспечит защиту дома от сквозняков, а окна не будут запотевать.
• Батарея должна висеть (стоять) на расстоянии минимум 2,5 см от стены, а также не менее 6 см от пола и более 5 см ― от подоконника. Эти параметры прописаны в СНиП 41–01–2003 «Отопление, вентиляция и кондиционирование» и СНиП 3.05.01–85 «Внутренние санитарно-технические системы зданий».
• Для того чтобы повесить на стену модели, в которых менее 10 секций, нужно два кронштейна, а для более широких приборов — три.
