Закрытая система отопления

Содержание:

Закрытую систему отопления часто выбирают для новых частных домов, коттеджей, квартир в многоэтажных новостройках. Чтобы она работала без сбоев, важно понимать, из каких элементов состоит отопительный контур и как правильно всё смонтировать.

Что такое закрытая система отопления

Это герметичный контур, в котором теплоноситель (обычно вода или антифриз) циркулирует принудительно, не контактируя с воздухом. В отличие от открытой системы, где расширительный бак сообщается с атмосферой, здесь используется мембранный расширительный бак и группа безопасности.

Главное отличие закрытой схемы от открытой — отсутствие испарения жидкости, минимальное завоздушивание контура. В открытой системе вода постоянно контактирует с воздухом, насыщается кислородом, постепенно испаряется, требуя регулярной доливки. В контуре закрытого типа этого нет.

Принцип работы и схема

Основные элементы системы

Любая закрытая система отопления частного дома состоит из шести компонентов.

• Отопительный котел (газовый, электрический или твердотопливный с буферной емкостью) — нагревает теплоноситель.
• Циркуляционный насос — обеспечивает движение жидкости по контуру.
• Расширительный бак (мембранный) — компенсирует увеличение объема воды при нагреве.
• Группа безопасности — включает манометр (контроль давления), автоматический воздухоотводчик, предохранительный клапан.
• Радиаторы — отдают тепло в помещения.
• Трубы для подачи и обратки — трубопровод, по которому теплоноситель движется от котла к радиаторам и обратно.

Как работает закрытая система

Принцип работы:

1. котел нагревает теплоноситель;
2. насос создает перепад давления, за счет которого нагретая жидкость движется по трубам;
3. радиаторы отдают тепло в комнаты;
4. остывшая вода возвращается в котел для повторного нагрева;
5. расширительный бак компенсирует расширение жидкости при нагреве;
6. при превышении давления предохранительный клапан сбрасывает излишек.

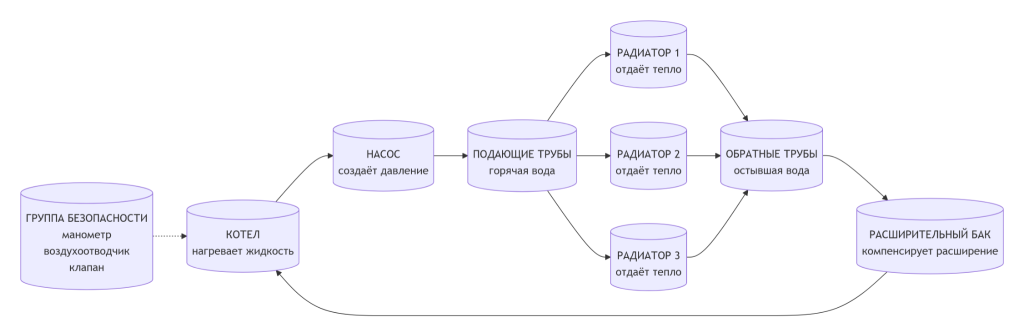

На схеме наглядно показан принцип работы закрытой системы отопления частного дома.

Плюсы и минусы

Преимущества

• Нет испарения. Теплоноситель не контактирует с воздухом, не нужно постоянно доливать воду.
• Минимальное завоздушивание, так как герметичный контур защищен от попадания воздуха.
• Экономия материалов: можно использовать трубы меньшего диаметра, не нужен уклон при монтаже.
• Высокое давление — в контуре закрытого типа давление выше, чем в открытой системе, поэтому теплоноситель равномерно распределяется по всем радиаторам. Дом прогревается равномерно.
• Регулировка температуры. Циркуляционный насос позволяет менять скорость движения теплоносителя, делая в помещении теплее или прохладнее.
• Возможность подключения теплых полов, бойлеров косвенного нагрева.
• Монтаж расширительного бака рядом с котлом (не нужно выносить на чердак).
• Можно использовать антифриз вместо воды (если котел рассчитан на такую жидкость).

Недостатки

Циркуляция жидкости в контуре происходит постоянно, пока работает насос. Без насоса движение теплоносителя останавливается — это главный минус энергозависимости.

К другим недостаткам можно отнести более сложный монтаж по сравнению с системой открытого типа. Нужен расширительный бак, группа безопасности, качественный насос, непрерывный контроль давления.

Схемы разводки

Разводка труб в закрытом контуре может быть выполнена по одной из трех основных схем.

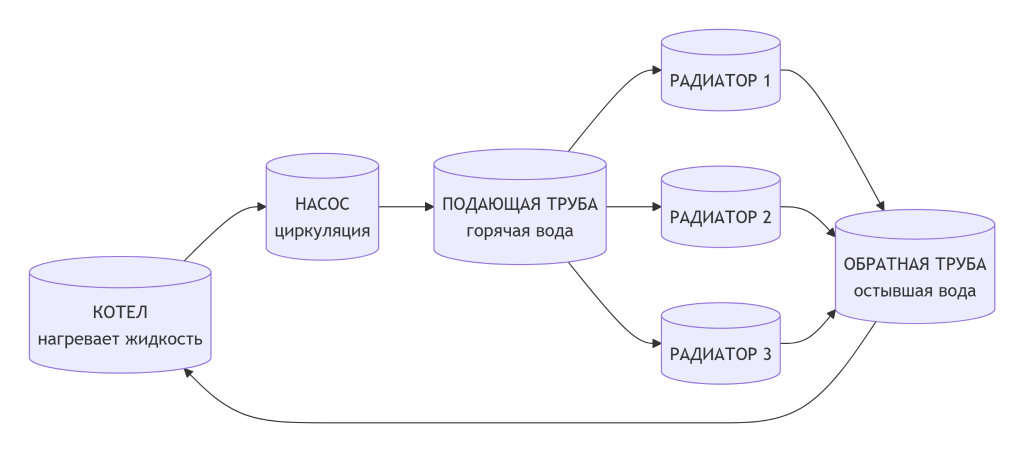

Двухтрубная схема

К каждому радиатору подходят две трубы — подающая и обратная. Теплоноситель одинаковой температуры поступает во все батареи одновременно. Остывшая вода с каждого радиатора собирается в обратную трубу и возвращается в котел.

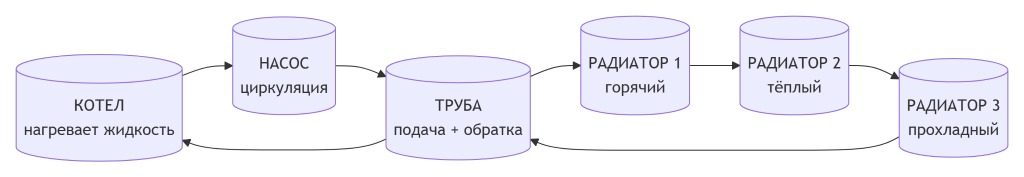

Однотрубная схема

Все радиаторы подключены последовательно к одной трубе. Первый радиатор, через который проходит теплоноситель, самый горячий. В каждый последующий радиатор теплоноситель поступает с более низкой температурой, поэтому последние батареи в цепи греют хуже.

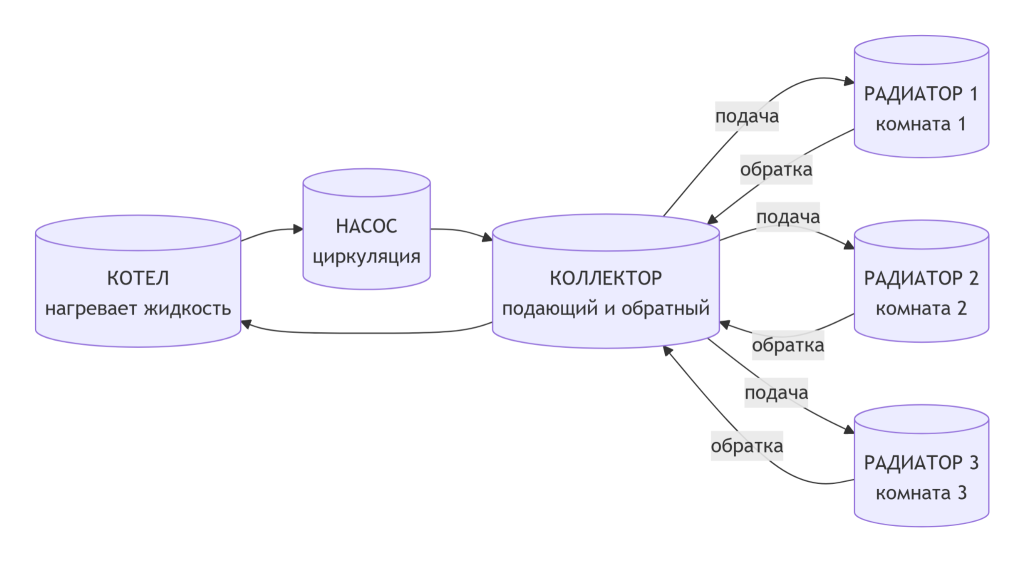

Лучевая (коллекторная) схема

От коллектора (гребенки) к каждому радиатору идут отдельные пары труб — своя подача и своя обратка. Температуру в каждой комнате можно регулировать независимо. Труб требуется больше, зато система гибкая и удобная.

Закрытая система отопления в частном доме

Газовый котел с закрытой камерой сгорания — распространенный выбор для частного дома. Такое оборудование часто сразу оснащено встроенным насосом, расширительным баком.

Котлы с закрытой камерой берут воздух с улицы, отводят продукты сгорания через коаксиальный дымоход. Это безопаснее, чем при использовании моделей с открытой камерой, которые используют комнатный воздух и могут стать причиной скопления угарного газа (при недостаточной вентиляции) в помещении.

Рекомендации по выбору, установке

Выбор мощности: для дома 3-4 комнаты достаточно 18-24 кВт.

Для частного дома рабочее давление должно быть 1.5-2 бар. В некоторых интернет-источниках можно встретить информацию о допуске в 3 бара — это ошибка, так как это то давление, при котором срабатывает предохранительный клапан.

При частых отключениях электричества стоит предусмотреть источник резервного питания (генератор).

Заполнение и подготовка к сезону

Заполнение закрытого контура выполняется поэтапно.

1. Подготовка и открытие вентилей. Отключите котел и циркуляционный насос от сети, откройте полностью всю запорную арматуру (краны на входе/выходе котла, коллекторах) и регулировочные вентили на всех радиаторах.
2. Заполнение системы. Подключите шланг подпитки к нижнему вентилю системы, начните медленно открывать кран подачи воды, чтобы избежать появления воздушных пробок. Следите за манометром — давление должно достигнуть расчетного значения.
3. Удаление воздуха из радиаторов. Когда давление выровняется, закройте кран подпитки. Спустите воздух из батарей через краны Маевского. Двигайтесь последовательно от ближнего к котлу радиатора к самому дальнему. При спуске воздуха давление может падать, в этом случае нужно подпитать систему водой.
4. Обслуживание насоса, проверка герметичности. Открутите центральный винт-заглушку на корпусе насоса (подставьте ветошь), чтобы спустить воздух (должна закапать вода). Поднимите давление для опрессовки в 1.5 раза выше рабочего, проверьте все стыки на протечки. Сбросьте давление до рабочего.
5. Запуск. Включите насос без нагрева котла (режим циркуляции) на 10–15 минут, чтобы выгнать остатки пузырьков воздуха к автоматическим воздухоотводчикам. Включите нагрев котла до рабочей температуры, проверьте еще раз давление и прогрев радиаторов.

После заполнения системы могут появиться воздушные пробки. Их признаками служит отсутствие тепла в радиаторе, шум в трубах, скачки давления. Чтобы удалить воздушную пробку, выключите насос, стравите давление в системе практически до нуля, откройте кран Маевского на радиаторе, дождитесь появления воды, закрутите воздухоотводчик обратно. Если не сбросить давление, при открытии крана Маевского вылетит струя кипятка.

Для удобства можно установить автоматические воздухоотводчики, которые сами стравливают воздух.

Частые вопросы

Какое давление должно быть в закрытой системе отопления?

Для одноэтажного дома — 1.5-2 бара, для двухэтажного — до 3 бар.

Куда ставить расширительный бак?

Ставят на обратную магистраль перед циркуляционным насосом, так как бак после насоса дает гидроудар и рвет мембрану.

Схема выглядит так: обратка — расширительный бак — циркуляционный насос — котел.

Нужно ли доливать воду в закрытую систему?

Как правило, нет, так как теплоноситель не испаряется. Но при небольших протечках или после удаления воздушной пробки может потребоваться подпитка.

Что делать, если давление падает?

Проверить контур на утечки, затем подпитать через кран подпитки до рабочего давления.

Можно ли использовать закрытую систему с твердотопливным котлом?

Да, но потребуется установка буферной емкости (теплоаккумулятора) и группы безопасности. Без них использовать твердотопливный котел в закрытой системе нельзя.

Чем отличается открытая система от закрытой?

В открытой расширительный бак сообщается с атмосферой, вода контактирует с воздухом и может испаряться, циркуляция часто самотечная (без насоса). В закрытой — контур герметичен, циркуляция принудительная с помощью насоса.

Что входит в группу безопасности?

Манометр (контроль давления), автоматический воздухоотводчик (стравливает воздух), предохранительный клапан (сбрасывает избыточное давление).

Как часто нужно проверять систему?

Раз в год, перед отопительным сезоном: проверять давление, работу насоса, состояние расширительного бака, исправность воздухоотводчиков.
