Теплый водяной пол: расчет, расход трубы, схема

Содержание:

• Что такое водяной теплый пол
• Плюсы и минусы водяного теплого пола
• Компоненты системы
  • Трубы контуров
  • Коллекторный узел (коллектор)
  • Насосно-смесительный узел
  • Циркуляционный насос
• Расчет теплого пола: что учитывать
• Схемы укладки труб в водяном полу и какую предпочесть
• Ошибки при расчете и монтаже

Водяной теплый пол — эффективная и доступная система обогрева, завоевавшая популярность среди владельцев домов. Его преимущества — минимальные теплопотери, равномерное распределение тепла по всему помещению и низкие затраты энергии при высокой отдаче. Такие конструкции безопасны для здоровья, полностью соответствуют требованиям СНиП, подходят для любых типов помещений.

Смонтировать такой теплый пол можно самостоятельно, даже не имея опыта в данной сфере. Достаточно точно рассчитать характеристики, выбрать подходящие материалы, оборудование и четко следовать технологии монтажа. Как это сделать, рассказываем в статье.

Что такое водяной теплый пол

Водяной теплый пол ― современная система отопления, обеспечивающая равномерный обогрев помещения снизу вверх без традиционных радиаторов. Он состоит из сети труб из металлопластика или сшитого полиэтилена, по которым циркулирует теплоноситель — нагретая вода или антифриз. Их укладывают в стяжку пола или по сухой технологии с теплоизоляцией для минимизации потерь тепла. Контуры труб подключаются к отопительной системе дома. При наличии нескольких контуров их объединяют через коллекторный блок.

Такие полы создают комфортный температурный градиент — теплее у ног и прохладнее вверху, что улучшает самочувствие. Они способны расходовать до 20-30% меньше энергии по сравнению с радиаторными системами благодаря использованию низкотемпературного режима (35-45 °C, реже до 50 °C) и инерционности стяжки, которая накапливает тепло и отдает его постепенно.

В зданиях с деревянными перекрытиями такую систему можно устанавливать без «мокрой» стяжки. Трубы размещают в пазах на черновом основании, а для равномерного распределения тепла применяют алюминиевые пластины.

Водяной теплый пол позволяет обойтись без радиаторов либо минимизировать их количество, что делает его идеальным выбором для частных домов или квартир с собственной котельной.

Плюсы и минусы водяного теплого пола

Водяной теплый пол можно устанавливать практически в любых комнатах дома — от гостиной до ванной. Эксплуатационные расходы ниже, чем у электрических аналогов, поскольку теплоноситель нагревается котлом на газе, дизеле или твердом топливе, которые обычно обходятся дешевле электроэнергии. При необходимости допустимо применение и электрических котлов.

На стяжку с такими системами укладывается большинство напольных покрытий — от ламината и паркета до плитки и линолеума, главное — соблюдать температурный лимит 27-29 °C на поверхности. Управление мощностью гибкое: централизованно через котел или локально в зонах с помощью термостатов и смесительных узлов, что обеспечивает точный контроль климата и экономию энергии.

Недостатки связаны с достаточно дорогим монтажом: требуется протянуть длинные трубы (иногда сотни метров), организовать теплоизоляцию, коллекторы и стяжку. Диаметр труб (обычно 16-20 мм) делает конструкцию массивной — мокрый метод отнимает 5-8 см высоты, а сухая технология для деревянных перекрытий (с пластинами и гипсоволокном) ― минимум 4-5 см. Установка ограничена в квартирах домов с центральным отоплением из-за давления 6-10 бар и химического состава теплоносителя.

Еще один минус ― сложности при ремонте. Диагностика и устранение протечек или неисправностей часто требуют демонтажа покрытия, вскрытия стяжки и новой заливки.

Компоненты системы

Трубы контуров

Для систем водяного теплого пола используется три основных типа труб: металлопластиковые (PEX-AL-PE, PERT-AL-PE), из сшитого полиэтилена (PEX-a, PEX-b, PEX-c), из термостойкого полиэтилена (PERT).

Металлопластиковые трубы

Характеристики:

• Трехслойная структура: полиэтилен — алюминий — полиэтилен.
• Алюминиевый слой защищает от проникновения кислорода, что предотвращает коррозию котла и завоздушивание системы, снижает температурное расширение труб (но не убирает его полностью), способствует сохранению формы при изгибе.

Преимущества:

• Удобство монтажа — легкий вес, гибкость и простота укладки.
• Срок службы — до 50 лет при температуре до 90 °C и давлении 6-8 бар.
• Устойчивость ко всем видам коррозии.

Недостатки:

• При нагреве труба расширяется, возможен контакт с бетонной стяжкой.
• Требуются дорогие пресс-инструменты для монтажа фитингов.
• Неустойчивы к УФ-излучению и резким перегибам.

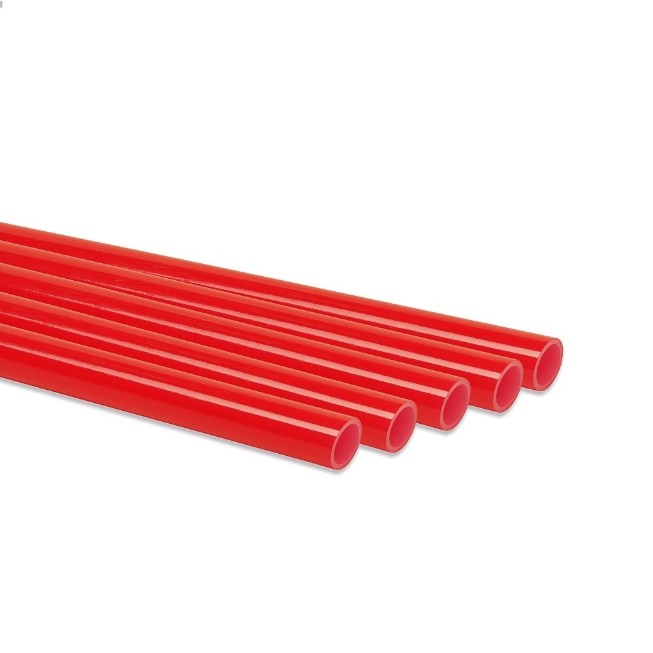

Трубы из сшитого полиэтилена (PEX)

Характеристики:

• Диаметр: 16-20 мм.
• Выдерживают температуру до 95 °C и давление до 10 бар.
• Срок службы — до 50 лет.
• Обычно имеют кислородозащитный слой (EVOH/EVAL).

Преимущества:

• Гибкость и способность сохранять форму после укладки, радиус сгиба — 5-8 диаметров.
• Контуры укладываются цельным отрезком, поскольку соединения в стяжке запрещены.
• Высокая химическая стойкость.

Недостатки:

• Чувствительны к превышению температуры и давления.
• При нагреве удлиняются.
• Соединения нельзя замуровывать в стяжку.

Трубы из термостойкого полиэтилена (PERT)

Характеристики:

• Структура: полиэтилен + кислородозащитный слой (EVOH/EVAL).
• Менее термостойкие по сравнению с PEX.

Преимущества:

• Низкая стоимость.
• Подходят для низкотемпературных систем.

Недостатки:

• Требуют более частой фиксации к основанию (отсутствие алюминиевого слоя).
• Монтаж сложнее, удобнее укладывать с напарником.

Для монтажа водяного теплого пола в квартире оптимально использовать сшитый полиэтилен (PEX) с кислородным барьером. Металлопластиковые трубы также подойдут, особенно если важна доступность фитингов. В частных домах с большими площадями и высокими нагрузками предпочтительнее PEX.

Для помещений с повышенной влажностью, таких как ванные комнаты и бассейны, подойдут как PEX, так и металлопластик, поскольку оба материала устойчивы к коррозии и не подвержены гниению. В саунах и банях рекомендуется использовать только PEX, так как он способен выдерживать высокие температуры, в то время как PERT не подходит для таких условий из-за ограниченной термостойкости.

При небольшом бюджете можно выбрать PERT и низкотемпературное отопление. Для сложной конфигурации помещения со множеством поворотов при укладке лучше всего подойдет PEX благодаря радиусу сгиба, металлопластик также допустим, но требует аккуратности при изгибе. Предпочтительно выбирать трубы с кислородным барьером для защиты системы от коррозии.

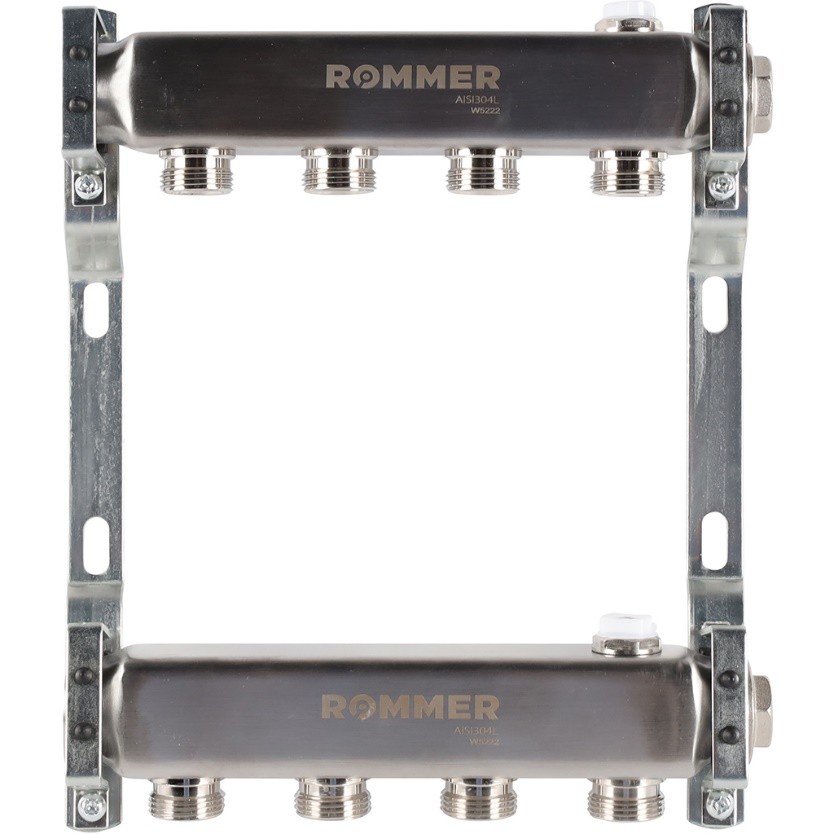

Коллекторный узел (коллектор)

Коллекторный узел служит основным распределительным элементом водяной системы теплого пола, направляя теплоноситель от источника тепла по отдельным контурам и собирая остывшую обратку для повторного нагрева. Он состоит из двух основных коллекторов — подающего и обратного, изготовленных из нержавеющей стали, латуни или высокопрочного пластика, с количеством выходов от 2 до 12 (иногда до 16) в зависимости от масштаба системы. Каждый коллектор оснащается расходомерами, регулировочными клапанами, термоголовками или серводвигателями для автоматизации, а также обязательными элементами безопасности — автоматическим воздухоотводчиком и дренажным краном для спуска воды.

Две гребенки коллектора (подающая и обратная) соединены кронштейнами для жесткой фиксации на оптимальном расстоянии, что обеспечивает удобный доступ к подключению труб. Регулировочные клапаны и расходомеры позволяют точно балансировать поток теплоносителя в каждом контуре на уровне 1-2,5 л/мин, гарантируя равномерный прогрев пола во всех помещениях независимо от их площади. Без такой регулировки короткие контуры в маленьких комнатах перегреются, создавая «горячие зоны», а длинные контуры в больших помещениях останутся холодными, что приведет к неэффективному расходу энергии и дискомфорту.

Количество выходов коллектора определяется числом контуров теплого пола. Один контур не должен превышать 100-120 м длины (для труб 16-20 мм) при норме укладки 5-7 м трубы на 1 м² площади (усредненно 6 м/м²). Таким образом, максимальная площадь одного контура составляет 16-20 м². Для каждого отдельного помещения рекомендуется выделять независимый контур, чтобы обеспечить индивидуальную регулировку.

Насосно-смесительный узел

Насосно-смесительный узел подготавливает теплоноситель нужной температуры и отделяет контуры пола от основной системы отопления. Он смешивает горячий теплоноситель от котла (температура 70-90 °C) с остывшей обраткой из контуров теплого пола в заданных пропорциях, снижая температуру подачи до безопасных 35-45 °C (реже до 50 °C), после чего неиспользованный поток возвращается в котел для повторного нагрева.

В узел входят циркуляционный насос, трехходовой смесительный клапан с термостатической головкой или сервоприводом для точной регулировки, манометр для контроля давления, а также дополнительные элементы безопасности — автоматический воздухоотводчик и сливной клапан. Насос обеспечивает принудительную циркуляцию, смесительный клапан автоматически подмешивает горячую воду по сигналу датчика температуры, предотвращая перегрев. Поверхность пола по нормам СП 60.13330 не должна превышать 29 °C, поэтому узел критически важен для защиты напольных покрытий и обеспечения комфорта.

Без насосно-смесительного узла система теплого пола неработоспособна при совместном использовании с высокотемпературным отоплением, поскольку прямой подвод горячего теплоносителя приведет к деформации покрытий и неравномерному нагреву.

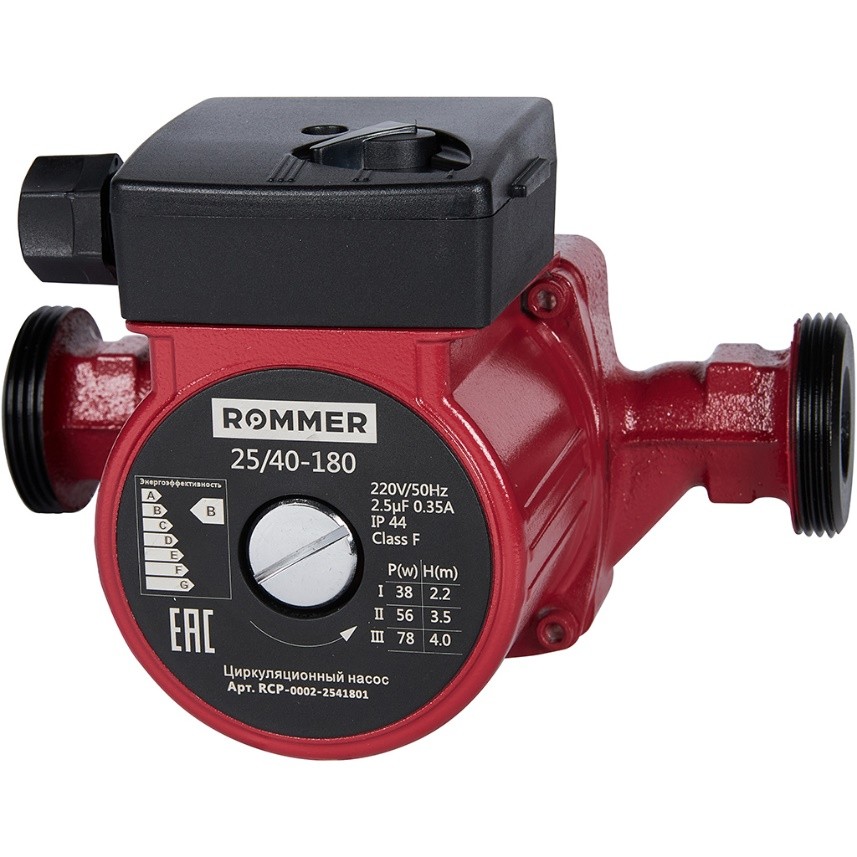

Циркуляционный насос

Насос обеспечивает принудительную циркуляцию теплоносителя по контурам водяного теплого пола, создавая необходимое давление для преодоления гидравлического сопротивления труб, фитингов, коллекторов и смесительного узла. Он предотвращает образование воздушных пробок и гарантирует равномерный прогрев всех участков системы.

В случае прямого подключения теплого пола к котлу без смесительного узла (при низкотемпературном отоплении) дополнительный насос не требуется — достаточно основного насоса отопительной системы, работающего на радиаторы. Однако при использовании насосно-смесительного узла требуется отдельный циркуляционный насос, так как контуры теплого пола образуют гидравлически независимый низкотемпературный круг с собственным сопротивлением.

Насосы имеют маркировку, например 25/40-180:

• Первое число — номинальный диаметр подключения в мм. Для смесительных узлов стандартно — 25 мм.
• Второе число — максимальный напор. Каждый десяток в числе обозначает 1 метр водяного столба, в нашем случае это 4 метра. Для теплого пола обычно достаточно 3-6 м в зависимости от количества контуров (1 м на каждые 2-3 контура).
• Третье число — монтажная длина насоса в мм. 180 мм — стандарт для многих смесительных узлов, обеспечивающий точную посадку между гребенками коллектора.

Производительность измеряется в м³ в час (обычно 1,5-4 м³/ч для 6-12 контуров). Современные насосы оснащены регулировкой мощности с 3-4 режимами (минимум, средний, максимум + пропорциональный), что позволяет оптимизировать энергопотребление.

Расчет теплого пола: что учитывать

Рассмотрим на примере: комната площадью 25 м², труба диаметром 16 мм, шаг укладки 15 см.

Выбор шага зависит от нагрузки: 10 см — для неотапливаемых помещений, 15 см — стандарт для жилых комнат, 20-30 см — для хорошо утепленных пространств.

Расход трубы рассчитывают по формуле:

L — длина в м,

S — площадь помещения в м²,

St — шаг в см.

В нашем примере общая длина трубы = 166,6 м.

Данная формула — упрощенная, на практике закладывают еще 5-10% запаса длины.

Максимальная длина контура водяного теплого пола зависит от толщины труб и сопротивления потоку воды, чтобы тепло равномерно распределялось по всему помещению и насос не перегружался. Если контур слишком длинный, насосу трудно проталкивать горячую воду до конца — там пол остается холодным, а сам насос тратит лишнюю энергию. Чтобы этого избежать, большие помещения делят на несколько контуров предпочтительно одинаковой длины и настраивают расход воды на коллекторе. В среднем вода должна течь со скоростью 1-2 литра в минуту на один контур.

Для труб диаметром 16 мм рекомендуется длина контура до 80-100 м — так пол прогреется без образования холодных участков. Более толстые трубы — 18-20 мм — можно укладывать до 120 м, но лучше стараться не превышать 100 м для стабильной работы всей системы.

То есть в рассматриваемом случае необходимо сделать два контура, длина каждого — 83-84 м (оптимально).

Ориентировочно параметры можно рассчитать с помощью таблицы:

Эти расчеты помогают обеспечить правильную гидравлику.

Схемы укладки труб в водяном полу и какую предпочесть

Способы укладки труб водяного теплого пола различаются по схеме распределения теплоносителя и применяются в зависимости от конфигурации помещения и требуемой равномерности нагрева.

Параллельная укладка («змейка») представляет собой извилистые линии труб, идущие параллельно друг другу от одного конца комнаты к другому с последующим возвратом. Подающая труба с горячим теплоносителем располагается ближе к «холодным» стенам, а параллельно ей проходит возвратная с уже остывшей водой. Этот метод отличается простотой монтажа и подходит для помещений неправильной формы, узких коридоров и дверных проемов, а также для небольших и средних по площади комнат (до 20 м²). Основное преимущество — минимальное количество фитингов и легкость самостоятельной укладки, хотя распределение тепла может быть менее равномерным из-за чередования потоков разной температуры.

Спиральная укладка («улитка») выполняется по спирали от центра помещения к периферии или наоборот, при этом подающая и возвратная трубы прокладываются параллельно друг другу одновременно для компенсации разницы температур. Горячий поток в центре уравновешивается остывшим на внешних витках, что обеспечивает наиболее равномерное распределение тепла по всей площади. Такая схема предпочтительна для больших помещений (свыше 20 м²), круглых или квадратных комнат, где важна стабильная температура без «горячих зон». Дополнительное преимущество — меньшее гидравлическое сопротивление за счет снижения резких поворотов, что уменьшает нагрузку на циркуляционный насос и повышает энергоэффективность системы.

Оба метода используют шаг укладки 10-20 см в зависимости от мощности (80-120 Вт/м²), с креплением труб к арматурной сетке или монтажным рейкам. «Змейка» экономит материал на поворотах, но требует более мощного насоса при длинных контурах, тогда как «улитка» минимизирует перепады температуры (до 2-3 °C), но сложнее в разводке из-за необходимости расчета спирали. Выбор зависит от площади и формы помещения. Оба способа совместимы с бетонной стяжкой толщиной 50-70 мм или сухой технологией.

Ошибки при расчете и монтаже

• Неправильный расчет тепловых потерь приводит к недостаточной или избыточной мощности системы.
• Произвольный шаг укладки, например 40-50 см, создает температурную «зебру».
• Контуры длиннее 120 м увеличивают сопротивление и требуют более мощного насоса.
• Слишком слабый или избыточный насос нарушает циркуляцию.
• Коллектор без расходомеров не балансирует потоки, короткие контуры значительно перегреваются без балансировки.
• Прямое подключение к горячему котлу без смесителя перегревает пол.
• Тонкая стяжка (менее 50 мм) и отсутствие демпферной ленты могут вызывать трещины и «зебру».
• Перепутанные подключения к коллектору блокируют циркуляцию.
• Недостаточная теплоизоляция (менее 50 мм) приводит к потерям 30-50% вырабатываемого тепла.
• Отсутствие промывки перед началом эксплуатации оставляет в системе грязь и воздух.
