Как настроить и отрегулировать реле давления воды для гидроаккумулятора

Принцип работы реле давления
Настройка гидроаккумулятора и реле
   Правила установки параметров
   Что собой представляют пружины и как происходит регулировка
   Пошаговая инструкция по настройке
Когда необходима регулировка реле?
Элементы расширения группы безопасности насосного оборудования для водоснабжения

Правильно отрегулированное реле давления воды не только поддерживает стабильный напор в кранах, в том числе удаленных от гидроаккумулятора. Его использование позволяет экономить электроэнергию, требуемую на обслуживание системы водоснабжения, а также продлевает срок эксплуатации насоса.

Принцип работы реле давления

Устройство получает данные о текущем состоянии системы и замыкает либо размыкает цепь электропитания:

  • насосная станция включается, если напор в системе снижается ниже минимального значения — так называемого Pпуск;
  • выключается — при достижении значения Pстоп.

Устройство может быть электронным или электромеханическим, но принцип работы обоих типов одинаков. Соответственно, настраивают их по единым правилам.

Реле давления для водоснабжения со встроенным манометром
Настройка гидроаккумулятора и реле

Сначала необходимо проверить и правильно отрегулировать параметры гидроаккумулятора. Если этого не сделать, автоматика может работать некорректно. Проверка выполняется с отключенным насосом, без воды в системе. Манометр гидроаккумулятора должен показывать 90% от планируемого Pпуск. При необходимости накачать воздух в гидробак до правильного значения можно обычным автомобильным насосом или компрессором.

Настройка прибора заключается в том, чтобы выставить оптимальные значения Pпуск и Pстоп:

  • В электромеханических моделях регулировка выполняется пружинами.
  • В электронных устройствах параметры настраиваются кнопками.

При выставлении параметров внутри прибора смещается подвижная пластина, отвечающая за размыкание или замыкание нескольких групп контактов. Это позволяет изменять пределы включения и отключения насосной станции.

Правила установки параметров

Регулировка параметров осуществляется в пределах, разрешенных производителем (указаны в инструкции). При этом учитываются:

  • Особенности системы (количество потребителей, средний разовый расход воды, этажность здания и прочие показатели). В небольших одноэтажных домах до 100–150 квадратов, как правило, устанавливают Pпуск в пределах 1,5–1,8 бар. В коттеджах придерживаются величины в 2.5-3 бара. Этого достаточно для систем водоснабжения, обслуживающих дома площадью до 400 кв. м и высотой до 2 этажей.
  • Паспортные параметры насоса. Если он рассчитан на подачу воду в 3,5 бар (с учетом всех видов потерь), то установка Pстоп на 4 бар ничего не даст. Насос будет работать не останавливаясь, так как не сможет обеспечить требуемого напора.
  • Рекомендации производителей систем очистки. Например, большинство фильтров обратного осмоса нормально работает при Pпуск от 2,5 бар (точные параметры приведены в инструкции устройства).

Разница между Pпуск и Pстоп должна быть не менее 1 бар:

  • Если дельту сделать небольшой, насос будет чаще включаться, расходуя больше электроэнергии и свой ресурс. Но напор будет всегда стабильным.
  • При значительной разнице насос будет реже срабатывать на включение. Но мембрана гидроаккумулятора будет сильно растягиваться, что плохо скажется на ее долговечности.

В среднем дельту устанавливают в пределах 1,2–1,6 бар. Это наиболее комфортное значение.

Что собой представляют пружины и как происходит регулировка

Пружины в электромеханических моделях — это два регулятора, с помощью которых настраивается устройство:

  • большая пружина отвечает за установку Pпуск ;
  • маленькой пружиной регулируется разница верхнего и нижнего давлений (ΔР) на выключение насосной станции.

Вращение винта по часовой стрелке зажимает пружину и увеличивает порог срабатывания. Против часовой — наоборот, ослабляет пружину. В качестве подсказки на корпусе есть маркировка «+» и «−».

Внутреннее устройство электромеханического реле давления с пружинами
Пошаговая инструкция по настройке

Чаще всего сложности возникают с электромеханическими моделями. Рассказываем, как проще всего их отрегулировать:

  1. Открываем самый нижний в системе кран и сливаем воду до тех пор, пока манометр не покажет желаемое Pпуск.
  2. Закрываем кран.
  3. Ключом начинаем зажимать большую пружину.
  4. Крутим до тех пор, пока не включится насос. Как только он заработал — Pпуск выставлено.

На выключение настроить прибор будет чуть сложнее. Параметр придется регулировать опытным путем:

  • Ставим ключ на гайку регулировки дельты (маленькая пружина).
  • Слегка крутим по часовой стрелке, тем самым зажимая пружину и увеличивая ΔР.
  • Дожидаемся остановки насоса. На каком значении на манометре он выключился, это и будет Pстоп.
  • Подкручиваем гайку в одну или другую сторону, пока не получим нужное значение.

Электронные модели отрегулировать гораздо проще. Здесь можно задавать любые параметры в разрешенных производителем пределах, подбирая комфортный режим.

Когда необходима регулировка реле?

Большинство приборов поставляются с уже предустановленными настройками. Производители стараются выставлять величины, которые подходят широкому кругу потребителей. Но каждая система водоснабжения имеет свои особенности. И чтобы она работала идеально, желательно дополнительно отрегулировать устройство совместно с гидроаккумулятором.

Также процесс регулировки может потребоваться:

  • при смене гидроаккумулятора;
  • после «зимнего» отдыха, если дом не круглогодичного проживания;
  • если на манометре начала «прыгать» стрелка.

Кроме того, рекомендуется раз в полгода проверять устройство на исправность и правильное срабатывание.

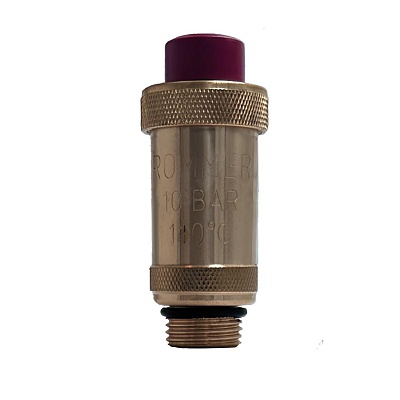

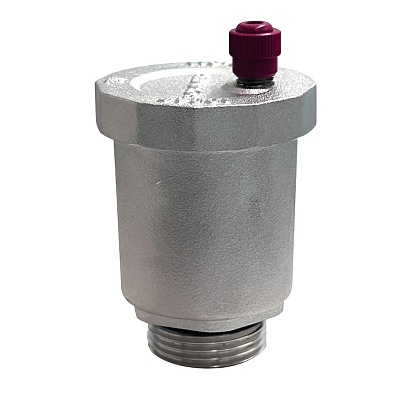

Элементы расширения группы безопасности насосного оборудования для водоснабжения

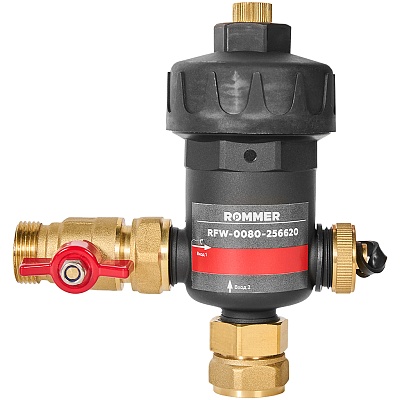

Реле давления — достаточно «тонкий» механизм, который могут повредить внешние воздействия. Поэтому перед устройством, после гидроаккумулятора, желательно устанавливать фильтр грубой очистки и расширительный бак для гашения гидроударов. К электрощиту дома устройство подключается отдельной линией со своим УЗО.

Автор статьи
Константин Константиновский
